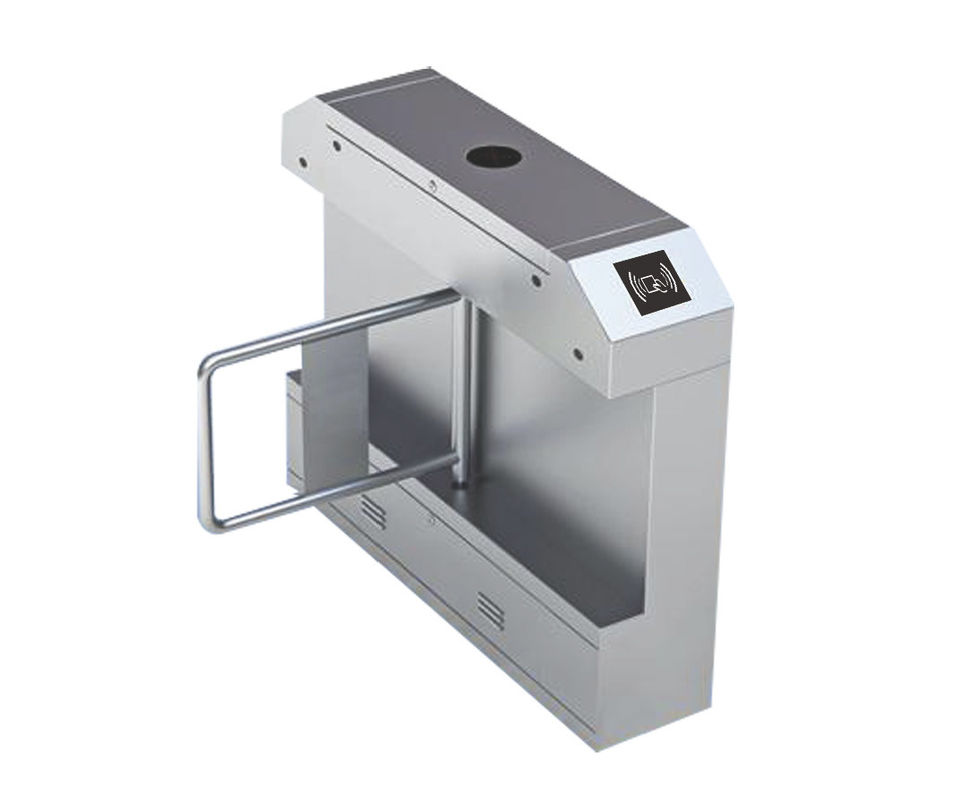

Porta pedestre do torniquete do cartão grande dos torniquetes RFID dos sistemas automáticos do balanço

Porta pedestre do torniquete do cartão grande dos torniquetes RFID dos sistemas automáticos do balanço

Maneira do uso: O torniquete fornece uma porta básica para controlar lisamente e eficazmente o acesso pela operação básica, e igualmente impede ilegal dentro e para fora. A máquina está bem no projeto, inoxidável, durável e pode resistir externo destrói.

1. Torniquete pequeno automático do balanço

1,1 especiação da tecnologia:
Estrutura: Categoria 304 de aço inoxidável
Especificação: 1200*280*1000mm
Peso: 65kg
Comprimento dos braços do balanço: 530mm
Tensão da lógica: 24v
1,2. Função:
passagem 1.2.1.Single/double---controlado em um sentido ou em ambos
a ação válida do fechamento 1.2.2.A pode permitir uma passagem ao mesmo tempo
Normalmente aberto---a máquina destravará quando um sinal válido é recebido
1.2.3.It travará automaticamente se a passagem através do torniquete não é terminada dentro da hora pré-ajustada, o tempo ajustado pode ser ajustado através da mudança do parâmetro.

1.2.4 indicação da rotação: pode girar um ângulo de 15 graus para indicar a passagem.
1,3. Configuração da emergência:
O tripé deixará cair automaticamente pelo sem energia ou à mão fornecerá uma passagem clara para o escape no caso de uma emergência
1,4. Relação: um padrão port-RS485 ou sinal de interruptor.
1,5. Pode escolher adicionar o painel de controle com contagem e função digital do diodo emissor de luz.

Maneira do tripé do suporte: Automático
1,6. Sinal:
Um símbolo transversal vermelho iluminará para indicar que a unidade não está disponível para a passagem, e uma seta verde indica o sentido da passagem permissível
1,7. Velocidade do trânsito: 20--30 pessoas pelo minuto
1,8. Ambiente do trabalho:
Interno/exterior
Temperatura: --40 abaixo do grau a 70 graus
1,9. Aplicações:
Estação/exposição/aeroporto/metro/governo/mercado e assim por diante

2. Leitor


2.1. Frequência: 13.56KHz

NÃO OFUSCANTE: × Thickness1.8mm do × Width53.98mm de Length85.6mm

Material: Shell = ABS duros; Folha da tampa = PVC

Cor: Branco, preto, cinzento, azul, amarelo

Exigências de poder: 5-16VDC em 100mA, um regulador linear é recomendado

Relação: Weigand

Escala do leitor: 5 - 10 cm

Frequência: 122-128KHz

Temperatura da operação: -30 C a +60 C

umidade do operationg: 5%-95% não-condensação da humidade relativa

Indicação audio/visual: Saída verde & do vermelho e da campainha elétrica do sinal

Tempo de resposta: Menos de 0,2 segundos

comprimento do cabo: 250mm

Peso: 60g

2.2.Wiring:

Vermelho: Poder 5-16V

Preto: Terra do poder

Verde: Saída D0 de Wiegand

Branco: Saída D1 de Wiegand

Brown: Controle verde do diodo emissor de luz

Azul: Controle da campainha elétrica

Amarelo: Posse

2,3 descrição da função de LED/Buzzer

Função do diodo emissor de luz: A cor do diodo emissor de luz está normalmente no VERMELHO. Começa com 2 flashes verdes no poder acima o leitor e permanece VERMELHA. Quando um cartão da proximidade do RFID esta presente ao leitor, O diodo emissor de luz verde instantâneo momentâneo, este indica que o cartão esteve lido corretamente pelo leitor. Quando o sinal de controle do diodo emissor de luz é ativo, o diodo emissor de luz muda para esverdear.

Função do sinalizador: O poder acima o leitor, o sinalizador 2 épocas ativas. Quando um cartão da proximidade do RFID esta presente ao leitor, um sinal acústico curto será emissor. Isto indica que o cartão esteve lido corretamente pelo leitor. Quando o sinal de controle da campainha elétrica é ativo, a campainha elétrica soará até a linha de controle da campainha elétrica está liberada

Função da posse: quando esta linha é afirmada, (fez o ponto baixo pelo ANFITRIÃO) o leitor protegerá um cartão lido (ignorar subsequente lê) até que a linha esteja liberada. (fez alto ou aberto)
