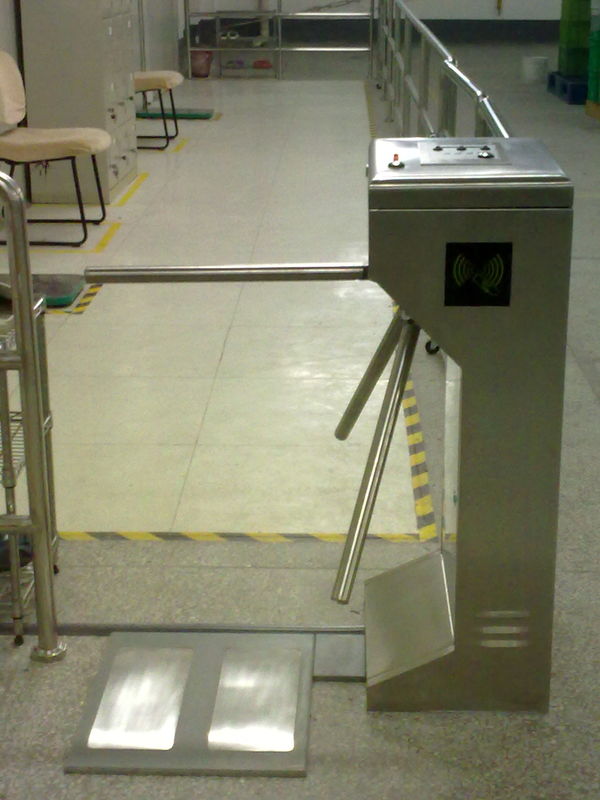

Portas eletrônicas de aço inoxidável da barreira do torniquete 304 automáticos do ESD

Torniquete de I. Tripé

Descrições: o torniquete fornece um tripé básico para controlar lisamente e eficazmente o acesso pela operação básica, e igualmente impede ilegal dentro e para fora. A máquina está bem no projeto, inoxidável, durável e pode resistir externo destrói.
1. torniquete vertical do tripé do padrão

1,1 especiação da tecnologia:
Estrutura: Categoria 304 de aço inoxidável
Especificação: 420*330*980mm
Peso: 45kg
Comprimento dos braços: 510mm
Tensão da lógica: 24v
1,2. Função:
passagem 1.2.1.Single/double---controlado em um sentido ou em ambos
a ação válida do fechamento 1.2.2.A pode permitir uma passagem ao mesmo tempo
Normalmente aberto---a máquina destravará quando um sinal válido é recebido
1.2.3.It travará automaticamente se a passagem através do torniquete não é terminada dentro da hora pré-ajustada, o tempo ajustado pode ser ajustado através da mudança do parâmetro.

1.2.4. Indicação da rotação: NÃO.
1,3. Configuração da emergência:
O tripé deixará cair automaticamente pelo sem energia ou à mão fornecerá uma passagem clara para o escape no caso de uma emergência
1,4. Relação: um padrão port-RS485 ou sinal de interruptor.
1,5. Pode escolher adicionar o painel de controle com contagem e função digital do diodo emissor de luz.

Maneira do tripé do suporte: Use a mão para pressionar o tripé, então do retorno ao lugar da origem.
1,6. Sinal:
Um símbolo transversal vermelho iluminará para indicar que a unidade não está disponível para a passagem, e uma seta verde indica o sentido da passagem permissível
1,7. Velocidade do trânsito: 20--30 pessoas pelo minuto
1,8. Ambiente do trabalho:
Interno/exterior
Temperatura: --40 abaixo do grau a 70 graus
1,9. Aplicações:
Estação/exposição/aeroporto/metro/governo/mercado e assim por diante

2. Torniquete vertical automático do tripé

2,1 especiação da tecnologia:
Estrutura: Categoria 304 de aço inoxidável
Especificação: 420*330*980mm
Peso: 45kg
Comprimento dos braços: 510mm
Tensão da lógica: 24v
2,2. Função:
passagem 2.2.1.Single/double---controlado em um sentido ou em ambos
a ação válida do fechamento 2.2.2.A pode permitir uma passagem ao mesmo tempo
Normalmente aberto---a máquina destravará quando um sinal válido é recebido
2.2.3.It travará automaticamente se a passagem através do torniquete não é terminada dentro da hora pré-ajustada, o tempo ajustado pode ser ajustado através da mudança do parâmetro.

2.2.4 indicação da rotação: pode girar um ângulo de 15 graus para indicar a passagem.
2,3. Configuração da emergência:
O tripé deixará cair automaticamente pelo sem energia ou à mão fornecerá uma passagem clara para o escape no caso de uma emergência
2,4. Relação: um padrão port-RS485 ou sinal de interruptor.
2,5. Pode escolher adicionar o painel de controle com contagem e função digital do diodo emissor de luz.

Maneira do tripé do suporte: Automático
2,6. Sinal:
Um símbolo transversal vermelho iluminará para indicar que a unidade não está disponível para a passagem, e uma seta verde indica o sentido da passagem permissível
2,7. Velocidade do trânsito: 20--30 pessoas pelo minuto
2,8. Ambiente do trabalho:
Interno/exterior
Temperatura: --40 abaixo do grau a 70 graus
2,9. Aplicações:
Estação/exposição/aeroporto/metro/governo/mercado e assim por diante

II. iDS-610 – correia de pulso do ESD e verificador da sapata

• Testar capaz/para verificar de 500kOhm a 1000MOhm
• Precisão/tolerância ±10%
• Testes simultâneos da correia de pulso, do pé esquerdo e do pé direito
• Tensão de teste 12V
• Cerco: Embalagem de aço inoxidável
• Ponto de testes ~ botão de aço da resistência do vândalo
• Água isolada/prova Footplate (fornecido junto com o sistema)

• Adaptador 15VDC (fornecido). 220~250Vac entrado, 60Hz
• Outras características do verificador do ESD:
  * painel de 2x20 LCD para facilitar a verificação/calibração
  * método da verificação/calibração de Digitas
  * Upgradable para DataLogging e o outro uso do controle

III. leitor da identificação ou do IC

1. Especificação:

CARTÃO DA IDENTIFICAÇÃO

Frequência: 13.56KHz
NÃO OFUSCANTE: × Thickness1.8mm do × Width53.98mm de Length85.6mm
Material: Shell = ABS duros; Folha da tampa = PVC
Cor: Branco, preto, cinzento, azul, amarelo

Exigências de poder: 5-16VDC em 100mA, um regulador linear é recomendado

Relação: Weigand

Escala do leitor: 5 - 10 cm

Temperatura da operação: -30 C a +60 C

umidade do operationg: 5%-95% não-condensação da humidade relativa

Indicação audio/visual: Saída verde & do vermelho e da campainha elétrica do sinal

Tempo de resposta: Menos de 0,2 segundos

comprimento do cabo: 250mm

Peso: 60g

2. Fiação:

Vermelho: Poder 5-16V

Preto: Terra do poder

Verde: Saída D0 de Wiegand

Branco: Saída D1 de Wiegand

Brown: Controle verde do diodo emissor de luz

Azul: Controle da campainha elétrica

Amarelo: Posse

Descrição da função de LED/Buzzer

Função do diodo emissor de luz: A cor do diodo emissor de luz está normalmente no VERMELHO. Começa com 2 flashes verdes no poder acima o leitor e permanece VERMELHA. Quando um cartão da proximidade do RFID esta presente ao leitor, O diodo emissor de luz verde instantâneo momentâneo, este indica que o cartão esteve lido corretamente pelo leitor. Quando o sinal de controle do diodo emissor de luz é ativo, o diodo emissor de luz muda para esverdear.

Função do sinalizador: O poder acima o leitor, o sinalizador 2 épocas ativas. Quando um cartão da proximidade do RFID esta presente ao leitor, um sinal acústico curto será emissor. Isto indica que o cartão esteve lido corretamente pelo leitor. Quando o sinal de controle da campainha elétrica é ativo, a campainha elétrica soará até a linha de controle da campainha elétrica está liberada

Função da posse: quando esta linha é afirmada, (fez o ponto baixo pelo ANFITRIÃO) o leitor protegerá um cartão lido (ignorar subsequente lê) até que a linha esteja liberada. (fez alto ou aberto)
